當前位置：換向式腳踏控制閥工作原理[高壓柱塞泵]

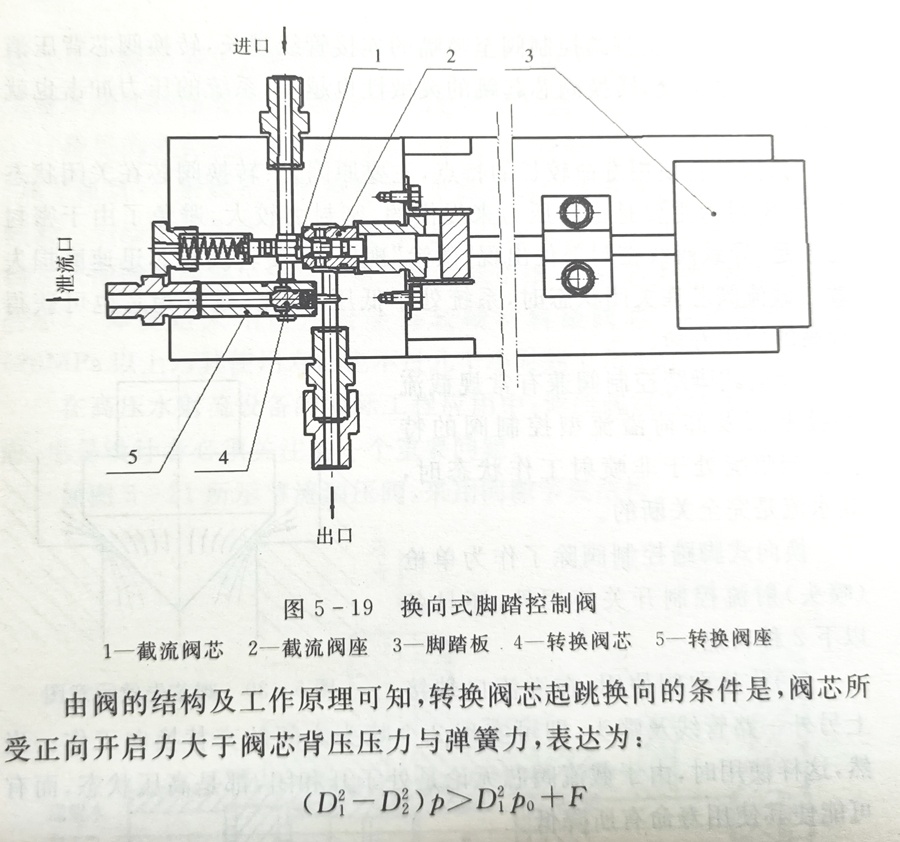

高壓柱塞泵換向式腳踏控制閥主要由一組截流閥及一組轉換閥組成，屬于溢流型控制閥，如圖5-19所示。
高壓柱塞泵換向式腳踏控制閥工作原理工作原理為：踩下腳踏板，截流閥芯開啟，轉換閥芯前后壓力相等，在彈簧力下將溢流口關閉，此時系統處于高壓噴射工作狀態。松開腳踏板，截流閥芯在彈簧力作用下關閉，通向噴嘴的水流被關斷，轉換閥芯左邊壓力（背壓）迅速降為常壓，轉換閥芯在水壓作用下打開溢流，將系統壓力卸荷。
換向式腳踏控制閥在控制射流開關時，與人們常規的操作習慣是一致的。
式中
D1--轉換閥芯直徑；
D2-轉換閥座閥線直徑；
p--轉換閥芯開啟瞬間的壓力；
p0--背壓；
F--轉換閥芯彈簧力。
這里，p始終大于p0;F可忽略不計。
轉換閥芯直徑D1與閥座口直徑D2差越大，閥的起跳換向動作越靈敏，閥在換向過程造成的水錘現象越弱。減小閥換向過程的水錘現象，有助于延長膠管等的使用壽命。
轉換閥芯起跳動作的靈敏性還與背壓p0消失的速度有關，背壓消失得越快，轉換閥芯起跳動作越靈敏，換向過程造成的水錘現象也會越弱。由此可見，從腳踏控制閥至噴嘴的連接管線越長，轉換閥芯背壓消失速度也會越慢，轉換閥芯起跳的靈敏性也越差，系統的壓力沖擊也就越大。

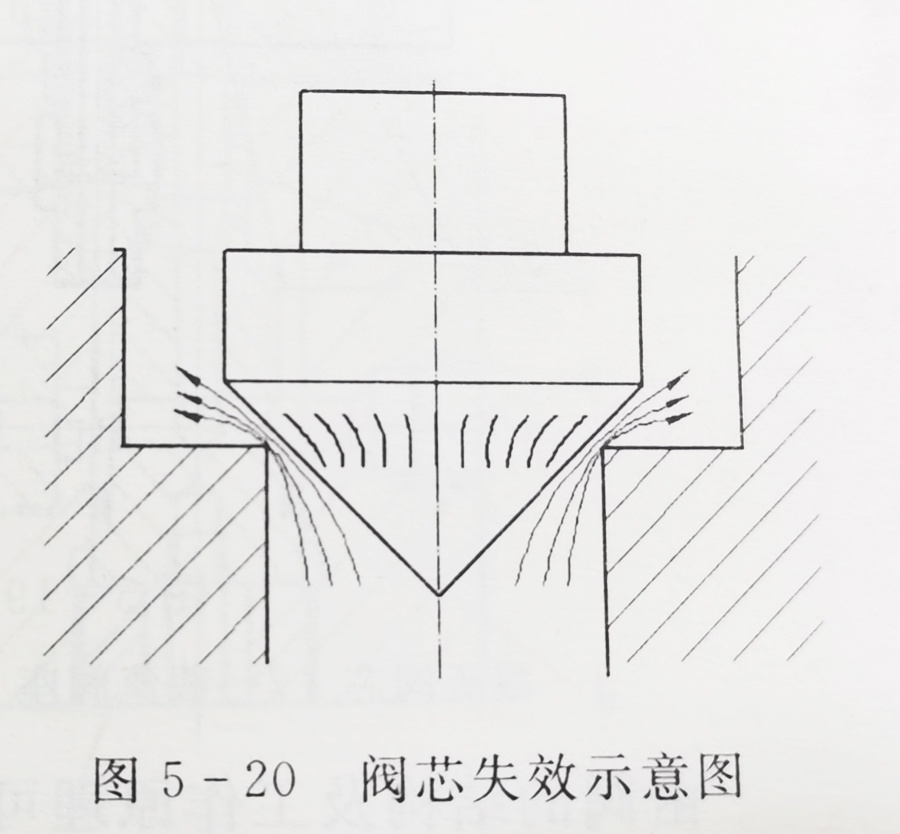

該閥具備使用壽命較長的特點，主要原因是：轉換閥芯在關閉狀態時，其密封力主要是由水壓力來提供的，密封力較大，避免了由于密封力不足，導致閥線密封部位出現“微滲”現象，而使轉換閥芯迅速磨損失效。截流閥芯在關閉狀態時，系統處于低壓，因此，截流閥芯也可獲得較高的使用壽命。
換向式腳踏控制閥兼有常規截流型控制閥及卸荷溢流型控制閥的特點。當噴嘴處于非噴射工作狀態時，其水流是完全關斷的。
高壓柱塞泵換向式腳踏控制閥除了作為單槍（噴頭）射流控制開關使用外，還具備以下2種功能：
（1)作換向閥使用：在溢流口端接上另外一路管線及噴頭，即可實現2個噴頭之間的交替換向工作。當然，這樣使用時，由于截流閥芯無論是處于開和閉，都是高壓狀態，而有可能使其使用壽命有所降低。
（2)用于多槍（噴頭）作業：在溢流口端安上與清洗噴嘴當量孔徑相同的節流噴嘴（如圖5-19),即可實現在一套系統中接上多個腳踏控制閥的多路清洗作業，而且每路的操作者都可獨立開關，系統壓力保持不變，對其他操作者不產生影響。當然，由于節流噴嘴與清洗噴嘴孔徑的匹配不可能絕對一致，每一路開關操作都可能使系統壓力發生一定變化，因此，系統中配置的調壓裝置以溢流閥為宜，這樣可使系統壓力保持不變。
